| ФУНКЦИИ | |||
|---|---|---|---|
| Измеряемые параметры | Первичные: Ls / Cs - индуктивность и емкость (последовательная схема замещения) Lp / Cp - индуктивность и емкость (параллельная схема замещения) DCR: сопротивление на постоянном токе | ||
| Вторичные: ? - фазовый угол D - тангенс угла потерь Q -добротность ESR - сопротивление (последовательная схема замещения) Rp - сопротивление (параллельная схема замещения) | |||
| Тестовая частота | 100 Гц/ 120 Гц/ 1 кГц /10 кГц/ 100 кГц | ||
| Диапазоны измерений | Индуктивность | 100 Гц/ 120 Гц | 20 мГн...20 кГн |
| 1 кГц | 2000 мкГн...2000 Гн | ||
| 10 кГц | 200 мкГн...20 Гн | ||
| 100 кГц | 20 мкГн...200 мГн | ||
| Емкость | 100 Гц/ 120 Гц | 20 нФ...20 мФ | |
| 1 кГц | 2000 пФ...2 мФ | ||
| 10 кГц | 200 пФ...200 мкФ | ||
| 100 кГц | 200 пФ...20 мкФ | ||
| Сопротивление | 100 Гц / 120 Гц | 200 Ом...200 МОм | |
| 1 кГц | 20 Ом...200 МОм | ||
| 10 кГц | 20 Ом...20 МОм | ||
| 100 кГц | 20 Ом...2 МОм | ||
| Сопротивление постоянному току | 200 Ом...200 МОм | ||
| Тангенс угла потерь / Добротность | 0,001...1999 | ||
| Фазовый угол | 0,00°...±180° | ||
| Эквивалентные схемы замещения | Последовательная и параллельная | ||
| Уровень тестового напряжения | 0,6 Вскз | ||
| Выбор диапазона | Автоматический и ручной | ||
| Скорость измерений | 1,2 изм/с | ||
| Калибровка | Короткозамкнутая, Открытая | ||
| Режим допусков | ±0,25% / ±0,5% /±1% /±2% /±5% /±10% /±20% /±80%-20% | ||
| Интерфейс | Mini-USB (виртуальный последовательный порт) | ||
| Тип батарей | 9 В ,6 батарей типа ААА | ||
| Автоотключение питания | 5 мин | ||
| Габаритные размеры | 203,2х101,6х50,8 мм | ||
| Масса | 567 г | ||
| Частота сигнала | Диапазон измерения импеданса | |||||
|---|---|---|---|---|---|---|
| 0,1…1 Ом | 1…10 Ом | 0,01…100кОм | 0,1…1 МОм | 1…20 МОм | 20…200 МОм | |
| DCR | 1.0 % + 5 е.м.р. | 0.5 % + 3 е.м.р. | 0.3 % + 2 е.м.р. | 0.5 % + 3 е.м.р. | 1.0 % + 5 е.м.р. | 2.0 % + 5d |
| 100/120 Гц | ||||||
| 1 кГц | 5.0 % + 5d | |||||
| 10 кГц | 2.0 % + 5 е.м.р. | не нормировано | ||||
| 100 кГц | 2.0 % + 5 е.м.р. | 1.0 % + 5 е.м.р. | 0.5 % + 3 е.м.р. | 1.0 % + 5 е.м.р. | 2.0 % + 5 е.м.р. (1…2 МОм) | |

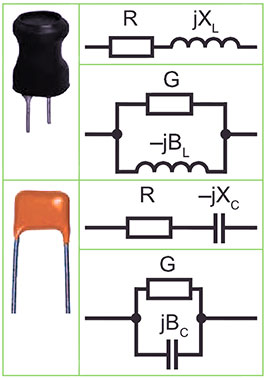

Из-за неидеальности и распределённых параметров реальные элементы можно представлять как набор идеальных элементов, соединённых между собой в определённой последовательности. Обычно используются две простые эквивалентные модели (режимы): последовательная и параллельная.
Выбор подходящего эквивалентного режима может улучшить результат измерения. В целом, последовательный режим больше подходит для элементов с низким импедансом (100 Ом), а параллельный режим — для элементов с высоким импедансом (10 кОм). Для элементов с импедансом между двумя этими значениями эквивалентный режим не оказывает большого влияния на результат измерения.
В современных измерителях RLC эквивалентный режим выбирается автоматически. Причем для элементов с низким импедансом (10 кОм) выбирается последовательный режим, что отображается на дисплее (например, Ls/Cs/Rs), а для элементов с высоким импедансом (10 кОм) выбирается параллельный режим и на дисплее отображается, например, Lp/Cp/Rp. В большинстве приборов эквивалентный режим можно выбрать вручную.
