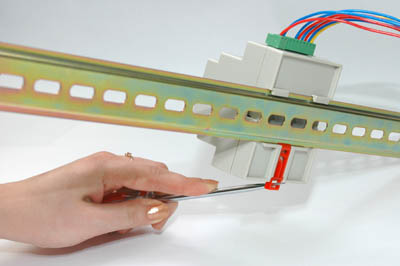

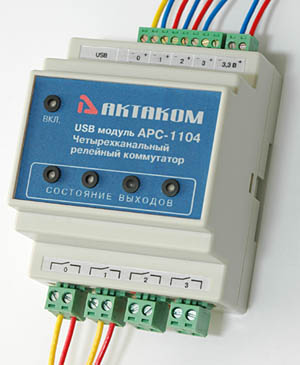

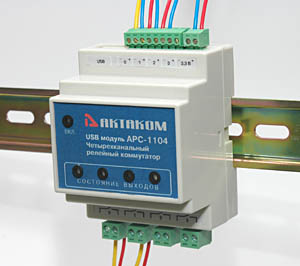

Модуль предназначен для ввода дискретных данных по четырем независимым каналам и релейной коммутации по четырем каналам (контакты замкнут-разомкнут). Все входные и выходные каналы являются независимыми. Выполнен в стандартном электротехническом корпусе. Имеет возможность крепления на DIN-рейку. Для подключения внешних соединений применяются легко съемные винтовые терминалы. Имеется один выход напряжением 3 В для питания внешних цепей дискретного ввода или элементов коммутации. Выходное напряжение гальванически не связано с внутренними цепями модуля и интерфейса USB.
Технические параметры
| Измеряемая величина | Диапазон |
|---|---|
| Количество каналов дискретного ввода | 4 |
| Входное напряжение каналов дискретного ввода (макс.) | 13 В |
| Номинальный входной ток | 2 мА |
| Входное сопротивление каналов дискретного ввода | 1 кОм |
| Входные каналы являются независимыми | |
| Количество каналов коммутации (замыкание / размыкание) | 4 |
| Коммутируемое напряжение: | |
| Переменное | 220 В /5 А |
| Постоянное | 30 В/ 5 А |
| Выходное напряжение для питания внешних цепей дискретного ввода или элементов коммутации | 3,3 В |
| Максимальный выходной ток | 10 мА |
| Интерфейс связи к ПК | USB 1.1 |
| Питание модуля | от интерфейса USB |
| Ток потребления | до 120 мА |
Возможности программного обеспечения

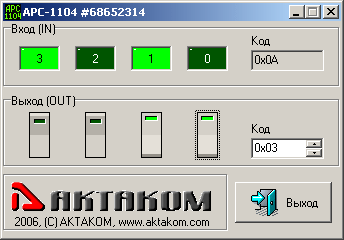

- Программа ручного управления модулем, с журналом событий (ведения протокола событий прибора в текстовой форме), работает в обычной среде Windows.

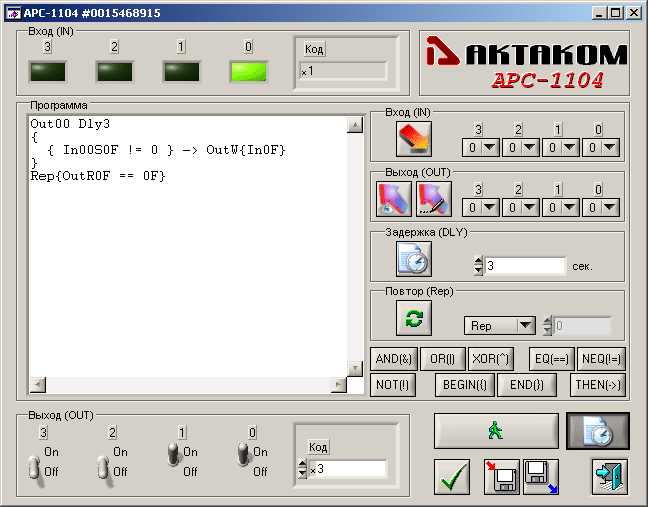

- Программа ручного управления модулем с возможностями автоматизированного или автоматического управления модулем, на основе языка скриптового управления коммутатором. Таким образом обеспечивается программирование логики обработки входных событий и правил коммутации на основе встроенного логического языка. См также описание языка.
- Библиотека инструмента с соответствующим функциональным деревом. Файлы: APC1104_32.dll, APC1104.h и APC1104.fp. Библиотека может быть использована в любой среде программирования без дополнительных драйверов National Instruments, необходимо только установить драйвер AKTAKOM USB Lab и его библиотеку aunusb.dll. К библиотеке также прилагается файл справки, дублирующий справочную информацию из функционального дерева. Все остальные части программного обеспечения используют эту библиотеку.

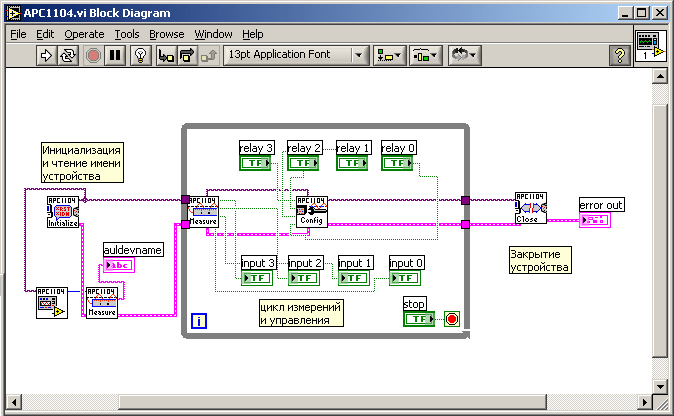

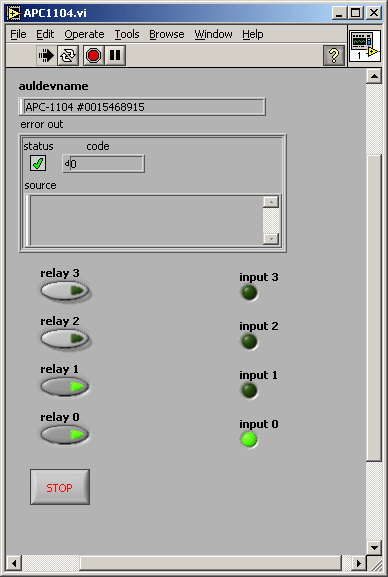

- Палитра функций (APC1104.llb), структура меню (APC1104_xx.mnu) и пример инструмента (APC1104 example.vi) для LabVIEW. Позволяют использовать модуль в среде графического программирования LabVIEW. Пример инструмента реализует только базовые возможности прибора (идентификация, чтение состояния и управление выходами).
Область применения
- Управление и контроль
- Лабораторные системы автоматизации
- Тестовые системы
- Системы промышленной автоматизации
Стандартная комплектация
- Прибор (модуль)
- Краткое описание
- Руководство по эксплуатации *
- Упаковка
- Программное обеспечение APC-1104_SDK_Base Базовый комплект средств разработки ПО
*Руководство по эксплуатации в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки руководства по эксплуатации перейдите в раздел «Техническая поддержка» - «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.
Дополнительная комплектация
- Программное обеспечение APC-1104_SDK Полный комплект средств разработки ПО
