Комбинированный прибор объединяет в себе 4 различных виртуальных прибора (двухканальный цифровой запоминающий осциллограф, двухканальный генератор сигналов произвольной формы, 16-канальный логический анализатор, 16-канальный генератор цифровых последовательностей) и предназначен для комплексного исследования многофункциональных аналогово-цифровых электронных устройств.

Комбинированный прибор обеспечивает наиболее комфортные условия для управления сложными сследованиями под управлением ПК. Позволяет анализировать аналоговые и цифровые сигналы, а также генерировать сигналы произвольной формы с помощью специального редактора и формировать последовательности цифровых сигналов. Модель АСК-4114 имеет интерфейс USB 1.1 для связи с ПК, а модель АСК-4174 имет два интерфейса: USB 1.1 и LAN (10/100BASE-T)

Осциллограф

• 2 независимых канала с полосой пропускания до 100 МГц
• высокая чувствительность (от 2 мВ/дел)
• буфер записи до 128 кБ на канал (определяется пользователем)
• произвольно настраиваемый режим предзаписи/послезаписи
• автоматическая настройка на входной сигнал

Логический анализатор

• асинхронный/метасинхронный/синхронный сбор данных
• внутреннее/внешнее тактирование
• измерение с помощью курсоров и меток
• навигация по буферу данных
• представление массива данных в табличном виде (шестнадцатеричный код), импорт, экспорт во внешние процессоры электронных таблиц (MS Excel)
• гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем
• отображение 2 групп каналов с текстовым обозначением состояния группы
• поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
• выбор единиц измерения
• наложение систем масок на каждую выборку массива данных
• масштабирование временной шкалы
• запись/чтение данных/изображения в файл

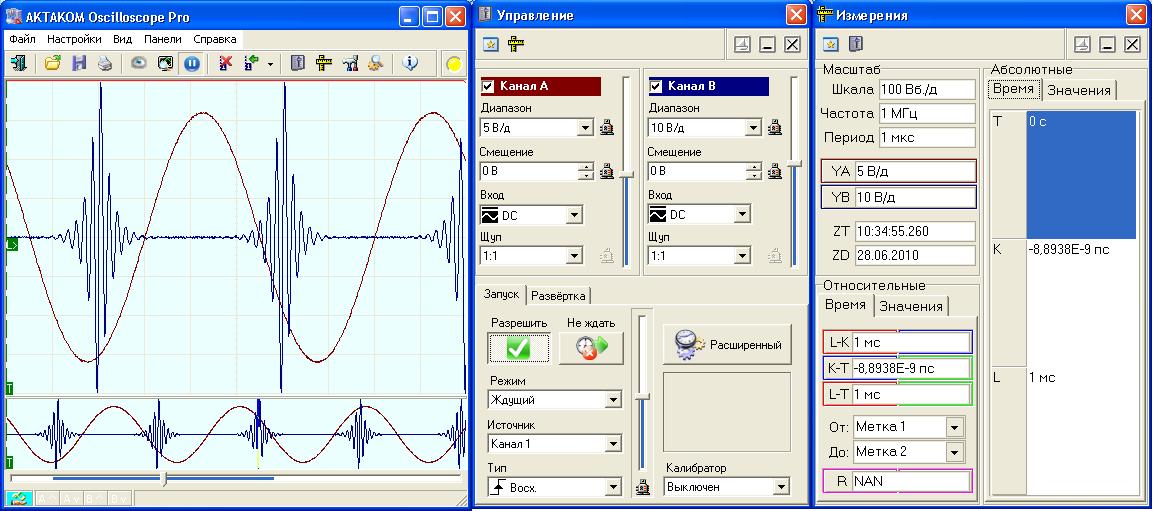

Программное обеспечение AKTAKOM Oscilloscope Pro

Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

Программное обеспечение содержит следующие функции:

• курсорные измерения по вертикали и горизонтали
• автоматическая настройка на сигнал
• цифровой самописец
• установка длины предзаписи / послезаписи
• цифровая фильтрация
• запись/чтение данных/изображения в файл
• произвольное масштабирование отображаемых данных
• дополнительный обзорный график
• двухуровневая аварийная сигнализация в режиме цифрового самописца
• цифровой люминофор (режим послесвечения)
• вычисление фазового сдвига между каналами
• режим цифрового вольтметра
• автоматическое измерение параметров фронтов и импульсов
• спектральный анализ (БПФ) и спектральная цифровая фильтрация сигнала
• вычисление специальных функций
• статистические вычисления и гистограмма распределения вероятности
• режим управляемой эмуляции сигналов
• встроенный калькулятор формул

Программное обеспечение AKTAKOM Logic Analyzer

Приложение предназначено для полнофункционального управления поддерживаемым прибором, сбора данных измерений, их обработки, отображения и сохранения на компьютере.

Программное обеспечение содержит следующие функции:

• управление всеми параметрами, доступными для настройки этого типа аппаратуры
• чтение данных покадровым или непрерывным (режим самописца) способом
• возможность отображения данных в виде числовой таблицы.
• логическая фильтрация, позволяющая произвольным образом менять порядок каналов и проводить с ними различные логические операции
• запись данных цифрограмм в файлы в виде числовых данных или в виде картинки графика
• печать проведенных измерений, печать может быть направлена на принтер или в графический файл
• встроенный модуль анализа
• настройка цвета элементов графика
• запись настроек в файл конфигурации и их загрузка

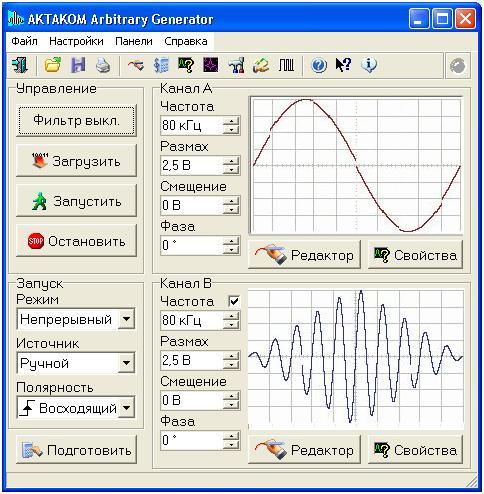

Программное обеспечение AKTAKOM Arbitrary Generator

Приложение предназначено для полнофункционального управления поддерживаемыми приборами, создания, редактирования и загрузки данных для генерации сигналов для двух каналов.

Программное обеспечение содержит следующие функции:

• встроенный редактор сигналов произвольной формы
• калькулятор формул
• внутренний/внешний запуск
• управление синхронизацией
• управление выходной частотой сигналов
• управление фазовым сдвигом между сигналами
• запись/чтение данных/изображение в файл

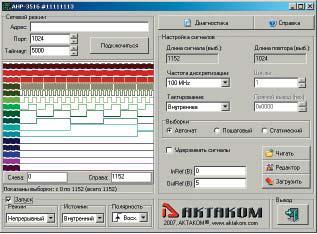

Программное обеспечение AKTAKOM Pattern Generator

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.

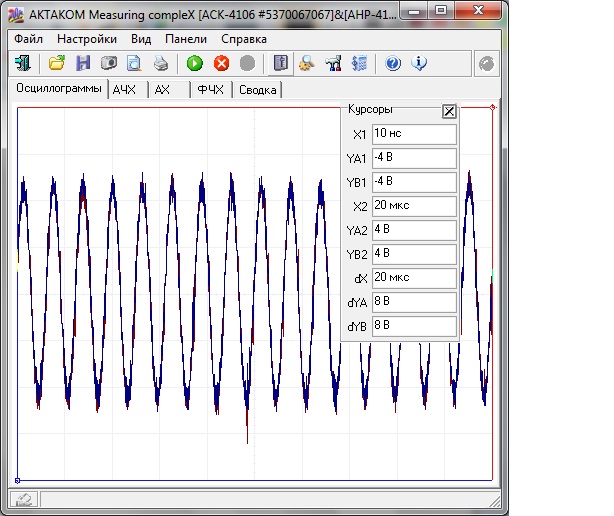

Программное обеспечение AKTAKOM Measuring CompleX

Приложение предназначено для одновременного управления модулем осциллографа и модулем генератора, подачи испытательных сигналов на исследуемое устройство и сбора сигналов, показывающих отклик этого устройства.

Программное обеспечение содержит следующие функции:

• измерение амплитудно-частотных, амплитудных, фазо-частотных и переходных характеристик испытываемого устройства в автоматическом режиме
• задание пользователем формы испытательных сигналов и точек траектории измерений
• пошаговое или автоматическое прохождение траектории измерений
• модуль вычисления спектра и импульсных параметров сигнала
• настройка и сохранение конфигураций прибора.

Программное обеспечение AKTAKOM Mixed Signals

Приложение предназначено для одновременного управления модулем осциллографа и модулем логического анализатора, синхронного сбора данных измерений с обоих модулей (с двух аналоговых и шестнадцати цифровых каналов), их обработки, отображения и сохранения на компьютере.

Программное обеспечение содержит следующие функции:

• одновременное управление модулями осциллографа и логического анализатора
• синхронный сбор данных с двух аналоговых и шестнадцати цифровых каналов
• поддержка всех возможностей цифровой синхронизации логического анализатора
• программная фильтрация (для аналоговых каналов доступны накопительный и полиномиальный фильтры, для цифровых – битовые перестановки и маски «И», «ИЛИ», «Исключающее ИЛИ»)
• отображение на синхронизированных графиках осциллограмм и цифрограмм, поддерживающих курсорные и меточные измерения.

Технические характеристики комбинированного прибора

Параметры осциллографа

• частота дискретизации 10 ГГц (стробоскопический режим)
• частота дискретизации 100 МГц (режим реального времени)
• коэффициент вертикального отклонения 2 мВ/дел...10 В/дел
• частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
• входное сопротивление 1 МОм или 50 Ом
• максимальное входное напряжение ±50 В (RВХ=1 МОм)
• минимальный период повторения синхронизирующего импульса 20 нс
• минимальная длительность синхронизирующего импульса 10 нс
• диапазон значений коэффициента развертки 10 нс/дел...0,1с/дел (обычный режим)

Параметры логического анализатора

• 16 входных каналов
• объем буфера до 2 Мвыборок на каждый канал
• произвольная регулировка предзаписи и послезаписи
• частота внутреннего тактирования 2,5 кГц…200 МГц
• частота внешнего тактирования 3 МГц…37,5 МГц (метасинхронный режим)
• синхронный сбор данных 10 Гц...25 МГц
• шаг частот дискретизации 125
• установки порогов срабатывания по входам –1,8...+6,9 В (с дискретностью 100 мВ)
• условия синхронизации: запуск по фронту, запуски по шаблону, запуск «Шаблон ИЛИ Фронт», «Шаблон И Фронт», запуск «Шаблон, ЗАТЕМ Фронт», «Фронт, ЗАТЕМ ШАБЛОН», запуск по длительности в различных комбинациях
• режимы запуска: безусловный, условный, однократный режим, самописец

Параметры генератора

• генерация стандартных форм сигнала: прямоугольный, синус, треугольный, пилообразный, вспышка — 0,02 Гц…10 МГц
• встроенный редактор сигналов произвольной формы
• внутренний/внешний запуск
• максимальный размах выходного сигнала ±2,5 В
• минимальное сопротивление нагрузки 50 Ом
• встроенный фильтр
• длина памяти — 128 киловыборок на канал

Параметры генератора цифровых последовательностей

• 16 цифровых каналов
• длина памяти на канал 256 кбит
• частота внутреннего тактирования 2 Гц...100 МГц
• частота внешнего тактирования до 50 МГц
• амплитуда выходного напряжения 1,8...4,3 В шаг 1,2 мВ
• нагрузка выходов цифровых каналов: 200 Ом, 20 пФ
• внешняя синхронизация
• запуск внешних устройств
• напряжение на входах внешнего тактирования и синхронизации –1...+6 В
• регулируемые пороги срабатывания при внешней синхронизации/тактировании

Общие параметры

• питание ~220 В / 50 Гц, 25 Вт
• интерфейс USB 1.1 (АСК-4114), USB 1.1 и LAN (АСК-4174)
• габаритные размеры 260х210х70 мм
• масса не более 1,3 кг

Стандартная комплектация

• прибор
• блок питания
• USB кабель для соединения с ПК
• набор сигнальных миниклипс (20 проводников с клипсами)
• краткое руководство по установке и паспорт
• руководство по эксплуатации
• Программное обеспечение
  • AAG Aktakom Arbitrary Generator Программное обеспечение генератора сигналов произвольной формы
  • ACK-3106_SDK_Base Базовый комплект средств разработки ПО
  • ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм
  • AHP-3121_SDK_Base Базовый комплект средств разработки ПО
  • AHP-3516_SDK_Base Базовый комплект средств разработки ПО
  • Aktakom AULServer Программное обеспечение AUL Сервер
  • ALA Aktakom Logic Analyzer Программное обеспечение логического анализатора
  • AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов
  • APG Aktakom Pattern Generator Программное обеспечение
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
  • AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории

Дополнительная комплектация

• набор миниклипс АСА-2550
• набор микроклипс АСА-2652
• микроклипса АСА-2554
• BNC кабель PTL-923 и PTL-924
• осциллографические щупы HP-9150 (1:1/1:10, 150 МГц)
• осциллографические щупы HP-9258 (1:100, 250 МГц)
• Программное обеспечение
  • AAOP Aktakom Android Oscilloscope Pro Программное обеспечение виртуальных осциллографов
  • ACK-3106_SDK Полный комплект средств разработки ПО
  • AHP-3121_SDK Полный комплект средств разработки ПО
  • AHP-3516_SDK Полный комплект средств разработки ПО
  • Aktakom Measuring CompleX Программное обеспечение измерительного комплекса
