АНР-3516 USB Генератор цифровых последовательностей

Каталог

32 838.00 руб.

Код товара: АНР-3516

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно- последовательного кода. Прибор предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера. Использование генератора паттернов позволяет значительно сократить время диагностики, тестирования или испытаний разрабатываемых устройств

Технические характеристики

16 цифровых каналов
длина памяти на канал 256 кбит
частота внутреннего тактирования 2 Гц...100 МГц
частота внешнего тактирования до 50 МГц
амплитуда выходного напряжения 1,8...4,3 В с шагом 1,2 мВ
требования к нагрузке выходов цифровых каналов: 200 Ом, 20 пФ
внешняя синхронизация
запуск внешних устройств
предельные значения напряжения на входах внешнего тактирования и синхронизации –1...+6 В
регулируемые пороги срабатывания при внешней синхронизации/тактировании
питание +6 В / ~220 В / 50 Гц, 15 Вт
интерфейс USB 1.1
габаритные размеры 260x210x70 мм
масса не более 1,5 кг

Программное обеспечение AKTAKOM Digital Waveform Editor обеспечивает следующие функции:

возможность редактирования цифрограмм графическим и табличным способами
возможность заполнения цифрограммы аналоговыми формами
возможность работы с блоками данных
работа в режиме счетчика
работа в режиме генератора псевдослучайной последовательности
работа в пошаговом режиме
управление синхронизацией и тактированием
управление выходным напряжением и порогами срабатывания
управление частотой дискретизации
сохранение цифрограммы в файл и чтение цифрограммы из файла
установка цветовой схемы
печать текущих изображений
изменение названия любого канала на пользовательское

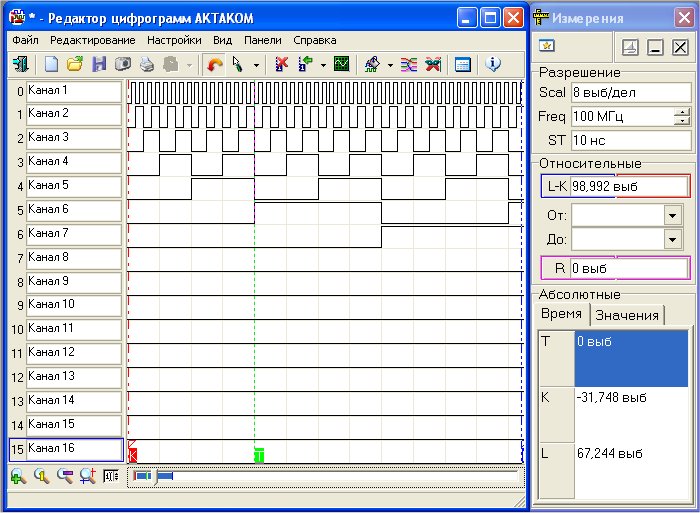

Редактор сигналов

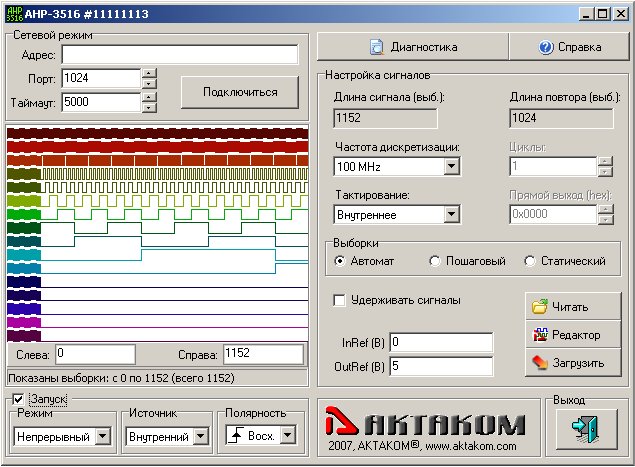

Главное окно программы

Стандартная комплектация

прибор
блок питания
USB кабель для соединения с ПК
набор соединительных проводов
краткое руководство по установке и паспорт
руководство по эксплуатации
Программное обеспечение
- ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм
- AHP-3516_SDK_Base Базовый комплект средств разработки ПО
- APG Aktakom Pattern Generator Программное обеспечение
- AULFConverter Конвертер файлов формата AKTAKOM USB Lab
- AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» - «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

модуль АСЕ-1008 (гальваноразвязка) — при заводской сборке
набор микроклипс АСА-2652
набор миниклипс АСА-2550
микроклипса АСА-2554
BNC кабель PTL-923 и PTL-924
Программное обеспечение AHP-3516_SDK Полный комплект средств разработки ПО
